渦輪流量計直管段要求

發布時間：2021-04-13 08:52:08??點擊次數：1973次

渦輪流量計測量精度高，安裝簡單容易操作，是應用廣泛的流量計之一，同時渦輪流量計能很好的適應較嚴苛的工作環境，為了保證流量計的測量準確度，讓流量計更好的工作，嚴格按照要求安裝流量計是基礎條件。那么渦輪流量計安裝直管段要求，要注意哪些事項呢？接下來我們來一一解說。

一、安裝要求

（1）安裝環境

A）安裝場應該符合溫度和濕度的要求，具體溫度和濕度范圍可查看流量計說明書。

B）盡量安裝在室內，避免風吹日曬雨淋，如安裝在室外，選型時要按照安裝環境選擇合適的防護等級，有必要的情況下，給與一定的保護措施。

C）避免在配管振動或應力場所，有必要時，流量傳感器的前后管道做支撐牢靠，使之無明顯振動。

D）安裝時原理外界電廠、磁場，必要時，采取有效的屏蔽措置來消除干擾。

E）在有防爆要求的場所，應采用隔爆放大器。

F）選擇安裝點時要留有一定的空間，便于安裝、操作及后期維修。

（2）安裝方向及位置

A）流體流動方向應與流量計傳感器外殼上流向箭頭方向一致，安裝時必須使管道內流體滿管，才能保證高精度測量。

B）為了保證具有較高的測量精度，盡量將流量計（傳感器）水平安裝在水平管道上

C）垂直安裝時，要注意要使流體方向是自下而上，以確保流量傳感器的主體內充滿液體，不得有氣泡。

二、渦輪流量計安裝對管道的要求

（1）流量計上游端至少應有10DN（DN為公稱通徑）的直管段，下游應不少于5DN直管段，且其內壁應光滑清潔無凹痕、積垢和起皮等。

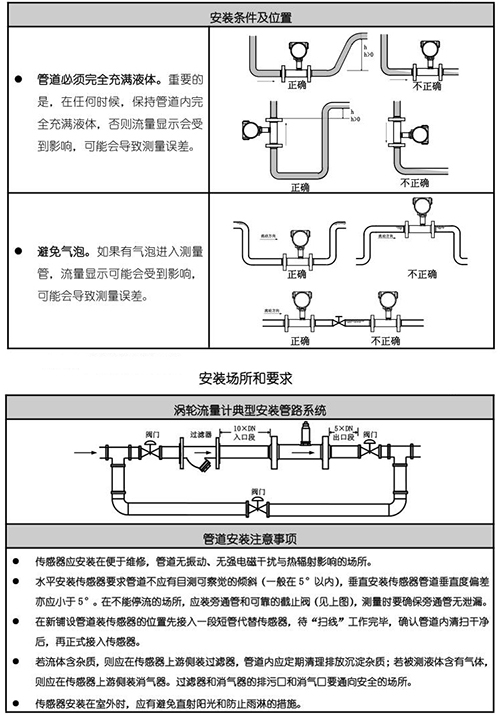

（2）傳感器的管道軸心應與相連管道軸心同心，連接密封圈不得深入凸出到管道內，不同情況下的直管段要求如下圖：

三、安裝注意事項

（1）為了消除回流，流速分布不均勻和旋流的影響，可在上游裝上整流器。

（2）當被測液體中含有固體雜質時，應在流量傳感器的上游安裝過濾器，過濾器的安裝位置應考慮便于過濾網的拆裝。

（3）液體中混有氣體或測量易氣化的液體時，應安裝空氣分離器(消氣器)。

（4）通過流量傳感器的流量過大時，會使軸承壽命過短，可通過閥門將流量調到合適大小，其閥門應安裝在流量計的下游。

（5）為了在檢修中不中斷流體輸送，通常在流量傳感器的上下游安裝截止閥，同時設置旁通管道，并應確保測量時旁通管道在旁通閥門關閉時不泄漏。

（6）若有可能產生逆向流，應加止回閥，以防止流體反向流動。

（7）為了避免流量計內聚集氣體，流量計不應安裝在水平管線的zui高點。

（8）若流量計安裝在管線的低點，應在管線上安裝排放閥，定期排放沉淀物。

（9）對新鋪設的管道進行清掃時，應在安裝流量計（傳感器）的部位先接入一段短管，待清掃完畢后再裝上流量計。
