服務站封閉計量是降低供銷差率的又一項新措施。此措施是供應公司于96年在三個區所各選一個調壓站裝計量表試驗后，發現每站計量氣量與實際收費氣量均有一定的差率而推出的。今年，此措施得到局、集團公司、供應公司各級領導的高度重視，已把它列為我公司99年技措項目和科研課題。目前，此項目已選河北所京津服務站為試驗站，并于6月份完成了計量表的安裝。7月1日開始試運行。至此，這個站已經具備了以幾個調壓站計量表的總計量表考核整個服務站收費水平的條件，這在天津煤氣行業乃至**都屬*例。

本文就服務站封閉計量和選用一體化液體渦輪流量計的意義做簡單論述。

一、服務站封閉計量的意義

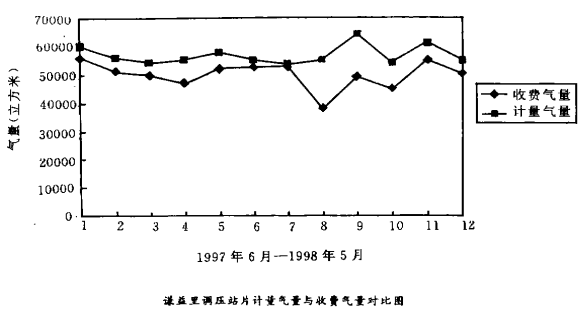

服務站封閉計量就是在該服務站管轄的所有調壓站均安裝計量表。比如京津服務站有車輛廠、揚橋、白廟、席場4個調壓站和1個調壓拒，上述站、拒裝計量后就成為封閉計量。封閉計量使服務站有了考核本站上萬戶用氣量的總計量表，從而可明顯知道本站的供銷差封閉計量的重要意義和它能產生的經濟效益，目前尚不能從已投人l0萬元資金剛開始試驗運行的京津站得到論證(但到今年底會有確切結論)，目前可以引用97、98年原河北所謙益里調壓站的計量統計資料來簡單說明它的重要意義。(見下圖及文后附統計表)

從謙益里96、97年計量統計資料分析：97年6月-11月份夏秋季平均差率8.8%，98年l-3月份冬季平均差率23.8%，97年6月-98年5月一年平均差率12.18%，年供銷差氣量83133立方米。根據該站年差氣量83133立方米和該站2000戶 用戶測算，可得出平均每戶每年差氣量41立方米和平均每戶每月差氣量3.42立方米的結論，依此推算全公司22萬戶用戶年差氣量約達902萬立方米，折人民幣631萬元，月差氣量75.2萬立方米，折人民幣52.6萬元。

一個謙益里單網調壓站安裝計量表后，通過追蹤統計便得到了上述數據，盡管數據統計的不夠精確，但是它終歸實現了一個從無到有的飛躍，通過計量與收費的比較發現了不小的差距。我們相信，在各級領導的重視下，京津站實施封閉計量后定能得出更精確的統計數據，為降差工作提供寶貴資料，從而分析原因，采取對策，推動降差工作向縱深發展。如同農村大計量那樣，使我公司降差工作有新突破。

封閉計量的重要意義歸納以下幾條：

l、有計量就有明確的數據，可對服務站收費水平有評估的依據。農村調壓站裝表解決了賣貨無稱的問題，封閉計量將解決千萬戶小稱與幾臺大稱核準差量問題。

2、有總表后，可確切掌握用戶的實際用氣狀況。公司計劃、經營部門可客觀科學地制定各種計劃指標和經營指標，甩掉以往的經驗指標，提高管理水平。

3、封閉計量后，公司上下可望出現一種新的經營管理氛圍，即逐級的約束環節：公司→區所→服務站→調壓站片→收費員。約束依據就是總表與收費之差。

4、可以推動本服務站內不同調壓站片之間收費水平的競爭意識。

5、可以推動供氣管網中各個環節工作的落實。例如：家用煤氣表的檢定，抽檢，維修、管道漏損、帶氣施工放撒氣量等等。

6、無論從經驗還是從農村戶、謙益里計量來看，冬季差率大于平時，有封閉計量可及時掌握差率值，由于范圍相對較小可有的放矢，加大管理力度，盡量減少冬季氣量損失。

7、服務站封閉計量試驗成功后有推廣應用價值。

二、選用渦輪流量計的意義

我公司近幾年在調壓站安裝了三十多臺容積式羅茨流量計，經過幾年的運行使用基本能夠滿足計量要求，但是在安裝和維護使用上比較繁瑣，設備和安裝投資也相對多一些。此次封閉計量試驗選用了插人式渦輪流量計，這是我公司在調壓站裝表的一次新嘗試。這也是此次封閉計量試驗中的試驗內容之一。渦輪表具有安裝簡單、維護方便、工程造價低、計量范圍寬、計量精度高等優點。如果在煤制氣上試驗使用成功，一是可以用少量資金解決今后調壓站普及裝表問題，二是又拓寬了我公司使用計量表類型的領域，能夠以較先進的計量器具為公司經營服務。下面就插人式渦輪流量計的簡單原理，安裝工藝，使用維護、使用渦輪表的可行性和與羅茨表的優缺點比較作簡單介紹。

l、渦輪表的工作原理、安裝和使用維護

（1）工作原理：此表大體由渦輪、傳感器、軸承、電器元件和顯示儀表組成。渦輪傳感器插人管道內，當被測氣體流經傳感器時，傳感器內葉輪借助于流體的動能而旋轉，此時葉輪片使檢出器中的電場發生周期性變化，進而感應出與流量成正比的電脈沖信號，經前置放大器放在后送至顯示儀表，即可測得流經管道的瞬時流量和累積流量。

（2）安裝：在調壓站出口和入地的管道之間焊接一滿足20倍d長度的直管段，在直管段15倍d處裝不銹鋼三通、球閥和計量表總成，或者在被測管道上滿足直管段要求的位置上開孔，安裝表基座、球閥、和計量表總成。不用裝龐大的油過濾器，也不用安裝旁通閥和表前表后閥。

（3）使用與維護：

a.讀表：在表盤上有按鍵，可選擇顯示流體的瞬時流量和累積流量。

b.基本上不需要經常維護，初使用時可抽出葉輪觀察焦油及雜質附著情況，快速清洗后再裝入管道內，操作較簡單。如果附著物甚微，應盡量減少抽出。

c.由于該表插入管道內測量部件有葉輪和軸承，常年運行易損、易腐蝕，在使用1—2年后應做檢定視情況決定更換與否。

2、使用渦輪流量計的可行性

就煤制氣調壓站使用該表的可行性，分別走訪了該表的研制單位和試驗運行過該表的河北所與河?xùn)|所，兩所還提供了試驗運行報告。在服務站封閉計量項且上試驗使用渦輪流量計是可行的，依據如下：

(1)此表是天津大學與五發公司聯臺，專門針對煤制氣現狀研制。表的葉輪采用不銹鋼特制，具高光潔度，軸承是瑞士進口。這兩個部件是此表的關鍵件，具有較高水平。

(2)此表已在河北所徐莊子調壓站試用8個月，運行證明此表能夠在煤制氣條件下長時間正常運行，不出故障。而且安裝簡單，使用方便。

(3)此表是與美國德萊賽表串聯試驗運行的，經計量數據比對，此表與美國表總誤差是0.43%-1%。精度較高，而價格僅為美國表的1/8。

3、渦輪表與羅茨表的性能比較(Dg150，650m3/h)
