實驗用水流量計安裝要點

A、安裝地點不能有大的振動源，并應采取加固措施來穩定儀表附近的管道；

B、不能安裝在大型變壓器、電動機、機泵等產生較大磁場的設備附近，以免受到電磁場的干擾；

C、傳感器與管道連接時應保證滿管運行，*好垂直安裝；

D、變送器外殼接地與就近接地網連接即可；屏蔽電纜（分體式）按說明書連接，信號電纜（至系統）進行屏蔽層系統處單端接地；測量傳感器與管道連接的短路環需要接地，接地電阻應小于10歐姆，不能與電氣接地共用；

E、實驗用水流量計傳感器上游也應該有一定的直管段，一般在5D~10D。

實驗用水流量計安裝詳解

如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時可以增加前后直管段的長度、采用一個流量穩定器或減少測量點的截面以穩定流速分布。

實驗用水流量計可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電*的影響，電*軸向保持水平為好。垂直安裝時，流體應自下而上流動。

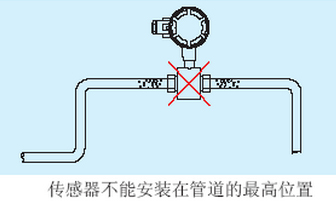

傳感器不能安裝在管道的*高位置，這個位置容易積聚氣泡。

確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。

如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。

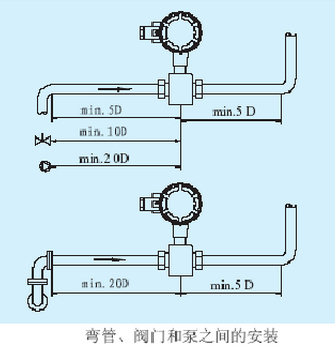

實驗用水流量計的常規直管段要求是前10D后5D，在有彎管、閥門的情況分別有不同的要求。

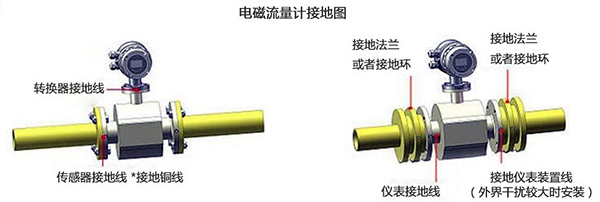

實驗用水流量計接地原因

實驗用水流量計內的測量電*處于一個直流或交流電場內，如果其環境不能有效地被屏蔽于一個無干擾的條件下，對測量有嚴重干擾。

傳感器外殼接地與否，直接關系到測量的精度和穩定性，接地導線必須不傳任何干擾電壓，因此實驗用水流量計要求有非常可靠的接地，要做好接地屏蔽，否則就會產生干擾電流。

實驗用水流量計接地好處

若連接流量計的管道是（相對于被測介質）絕緣的則要用接地環，它的材質應根據被測介質的腐蝕性選用。

如果是聚四氟乙烯內襯的測量傳感器，為了確保測量傳感器能正常工作，要選用接地環。
