浮球液位計是一種利用磁耦合原理來檢測液位高度的儀表。作為一種連續量測量儀表，其具有結構簡單、工作可靠等優點，但實際應用中在測量盲區方面也存在一定不足。

那么，浮球液位計是如何構成的？

有沒有減小盲區的方法？

減小盲區又有什么意義呢？

一、結構

眾所周知，浮球和導桿是浮球液位計的兩大關鍵部件。

其中，浮球內腔有強磁鐵，導桿管腔內有干簧管。浮球套在導桿上能上下自由活動，導桿下端用鎖緊環鎖死。

當浮球隨液位上下運動時，內腔的強磁鐵能控制離它*近的導桿內的干簧管動作，使得信號輸出，得出液位高度。

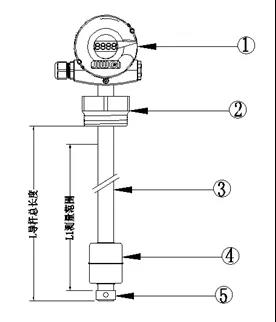

 Float-11整體結構圖

①表頭②過程連接③導桿④浮球⑤鎖緊環

二、結論

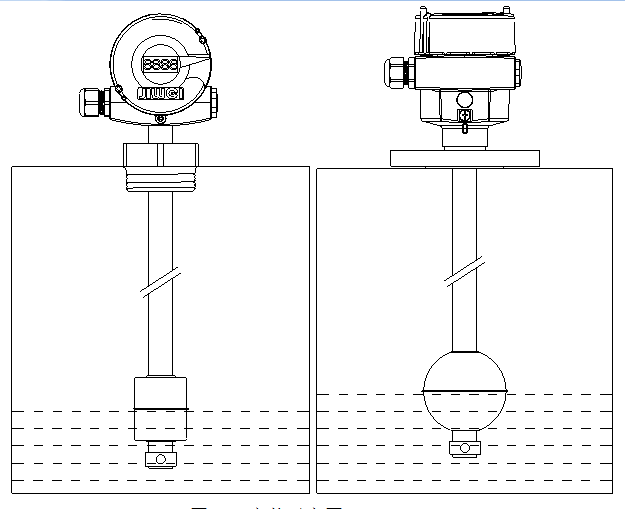

了解結構之后，不難看出測量盲區的由來，即浮球以及鎖緊環的高度。

要想減小測量盲區，就要想辦法減小浮球以及鎖緊環的高度。

需要強調的是，無論怎么減小，浮球液位計的結構決定了它不可能完全消除盲區。

盲區減小的優點在于使得在一定高度的容器內，浮球液位計能檢測更大范圍的液位變化。也就是說，它能在更靠近容器底部以及容器頂部檢測，從而使得測量范圍更大、更精確。
